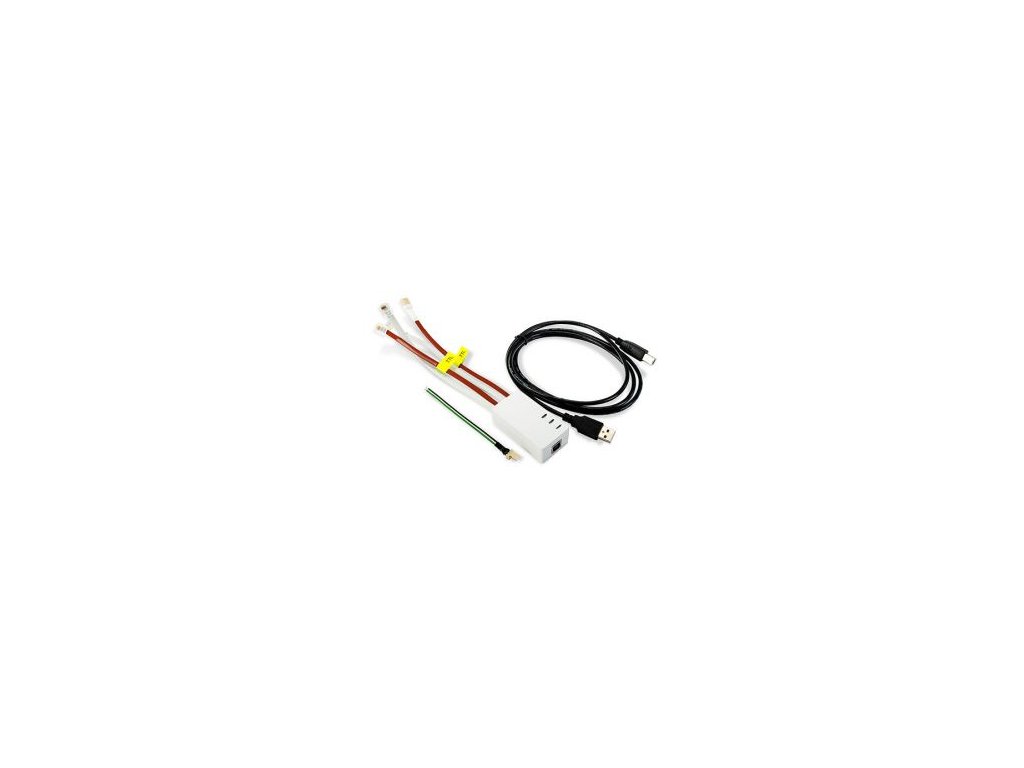

USB-RS Univerzální konfigurační kabel (all-in-1), převodník USB/RS232 nebo…

Převodník USB-RS umožňuje připojit k počítači zařízení SATEL vybavená porty RS-232 nebo RS-232 (TTL) port. Dále převodník umožňuje programovat radiové přijímače SATEL.

Vlastnosti:

• zařízení SATEL vybavená následujícími porty:

• RS-232 – s konektorem typu PIN5 nebo RJ
• RS-232 (TTL) – s konektorem typu PIN3 nebo RJ
• umožňuje programování radiových přijímačů SATEL
• 4 kabely zakončené příslušnými konektory
• USB konektor typu B pro připojení převodníku k počítači
• dodáván s USB kabelem (1,8 m)

Převodník USB-RS je kombinací kabelů DB9F/RJ-KPL, DB9FC/RJ-KPL a USB/RS232.

Důležité upozornění:

Nevhodným zapojením 5-ti pinového konektoru programovacího kabelu do konektoru hlasového syntetizátoru ústředny INTEGRA může dojít k nevratnému poškození programovacího kabelu USB-RS!

Nikdy nepřipojujte programovací kabel do konektoru umístěného na pravé části řídící desky ústředny INTEGRA!

5-ti pinový konektor je určen pouze pro připojení k RS-232 programovacímu konektoru starších ústředen umístěném mírně vlevo od středové osy nebo k připojení GSM modulů a ACU modulů.

Ukázka zakázaného připojení programovacího kabelu k ústředně iNTEGRA 128-wrl
