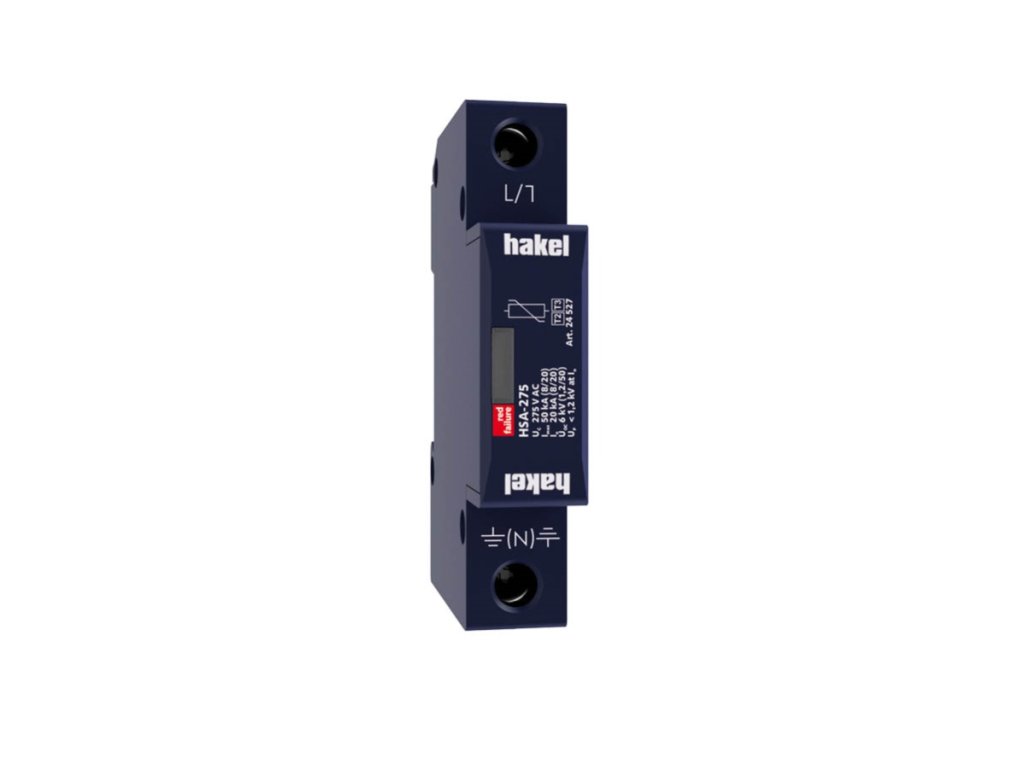

    HSA-275

    Kód: 8187
    Neohodnoceno
    Značka: hakel
    image (6)
    733 Kč 605,79 Kč bez DPH
    Skladem

    • Svodiče rázového přepětí typu T2+T3 zajišťují vyrovnávání potenciálů a omezují spínací, indukované a zbytkové přepětí v sítích nn.
    • Výrobky jsou složeny z varistorů s velkou svodovou schopností.
    • V provedení 1+1 a 3+1 jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE.
    • Instalují se na rozhraní zón LPZ 1 – LPZ 3 do podružných rozvaděčů a ovládacích skříní.
    • Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN).
    • Označení M specifikuje konstrukční provedení s výměnným modulem.
    • Označení S specifikuje provedení s dálkovou signalizací.

    Detailní informace

    Detailní popis produktu

    Klasifikace dle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011 T2, T3
    Vhodné pro síť TN
    Počet pólů 1
    Jmenovité provozní napětí AC UN 230 V
    Nejvyšší trvalé provozní napětí AC UC 275 V
    Maximální výbojový proud (8/20) Imax 50 kA
    Jmenovitý výbojový proud pro zkoušku třídy II (8/20) In 20 kA
    Napětí naprázdno generátoru kombinované vlny UOC 6 kV
    Napěťová ochranná hladina při In Up < 1,2 kV
    Napěťová ochranná hladina při UOC Up < 0,8 kV
    Zkušební dočasné přepětí (TOV) pro tT = 5 s UT 337 V
    Zkušební dočasné přepětí (TOV) pro tT = 120 min UT 440 V
    Doba odezvy tA < 25 ns
    Maximální předjištění 160 A gL/gG
    Reziduální proud IPE ≤ 450 µA
    Jmenovitý zkratový proud při maximálním předjištění ISCCR 60 kArms
    Zóna ochrany před bleskem LPZ 1-2, LPZ 2-3, LPZ3
    Materiál pouzdra Polyamid PA6, UL94 V-0
    Stupeň ochrany krytu IP20
    Pracovní teplota ϑ - 40 ÷ 70 °C
    Vlhkostní rozsah RH 5 ÷ 95 %
    Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T2 S 2,5 mm² (L, N)
    6 mm² (PE, PEN)
    Rozsah upnutí svorky (pevný vodič) 1,5 ÷ 25 mm2
    Rozsah upnutí svorky (slaněný vodič) 1,5 ÷ 16 mm2
    Utahovací moment 3
    Způsob montáže Na lištu DIN 35 mm
    Modulární šířka 1
    Pracovní poloha Libovolná
    Prostředí umístění výrobku Vnitřní
    Místní signalizace Optická
    Význam místní signalizace OK – čirý terč
    PORUCHA – červený terč
    Dálková signalizace Ne
    Výměnné provedení Ne
    Životnost > 100 000 h
