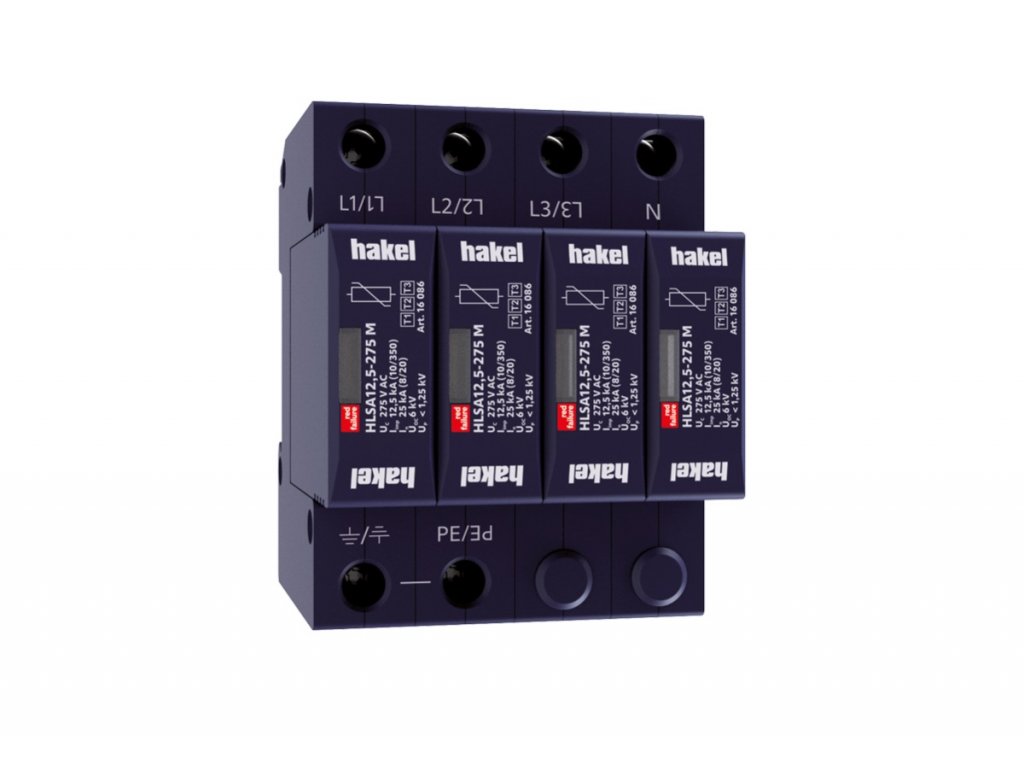

HLSA12,5-275/4+0 M

Kód: 8181
Neohodnoceno
4 491 Kč 3 711,57 Kč bez DPH
Skladem

  • Svodiče impulzních proudů a rázového přepětí typu T1+T2+T3.
  • Výrobky jsou složeny z varistorů s velkou svodovou schopností.
  • HLSA12,5 v provedení 1+1, 3+1 a HLSA12,5G jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE.
  • Vhodné pro objekty s uvažovanou hladinou ochrany LPL III a LPL IV.
  • Instalují se na rozhraní zón LPZ 0 – LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu – hlavních rozvaděčů.
  • V případě instalace svodiče označeného T1+T2+T3 v hlavním rozvaděči je nezbytné instalovat také svodiče přepětí T2 a T3 v podružných rozvaděčích.
  • Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN).
  • Označení M specifikuje konstrukční provedení s výměnným modulem.
  • Označení S specifikuje provedení s dálkovou signalizací.

Detailní informace

Detailní popis produktu

Impulzní výbojový proud pro zkoušku třídy I (10/350) Iimp 12,5 kA
Klasifikace dle ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011 T1, T2, T3
Vhodné pro síť TN-S
Počet pólů
Jmenovité provozní napětí AC UN 230 V
Nejvyšší trvalé provozní napětí AC UC 275 V
Maximální výbojový proud (8/20) Imax 50 kA
Náboj Q 6,25 As
Specifická energie pro zkoušku třídy I W/R 39 kJ/Ω
Celkový výbojový proud (10/350) L1+L2+L3+N->PE ITotal 50 kA
Celkový výbojový proud (8/20) L1+L2+L3+N->PE ITotal 200 kA
Jmenovitý výbojový proud pro zkoušku třídy II (8/20) In 25 kA
Napětí naprázdno generátoru kombinované vlny UOC 6 kV
Napěťová ochranná hladina při In Up < 1,25 kV
Zkušební dočasné přepětí (TOV) pro tT = 5 s UT 337 V
Zkušební dočasné přepětí (TOV) pro tT = 120 min UT 440 V
Doba odezvy tA < 25 ns
Maximální předjištění 160 A gL/gG
Reziduální proud IPE ≤ 300 µA
Jmenovitý zkratový proud při maximálním předjištění ISCCR 60 kArms
Zóna ochrany před bleskem LPZ 0-1, LPZ 1-2, LPZ 2-3, LPZ3
Materiál pouzdra Polyamid PA6, UL94 V-0
Stupeň ochrany krytu IP20
Pracovní teplota ϑ - 40 ÷ 70 °C
Vlhkostní rozsah RH 5 ÷ 95 %
Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T1 S 6 mm² (L, N)
16 mm² (PE, PEN)
Minimální průřez připojovacích měděných vodičů dle ČSN 33 2000-5-53 ed. 3 (neplatí pro „V“ zapojení) pro T2 S 2,5 mm² (L, N)
6 mm² (PE, PEN)
Rozsah upnutí svorky (pevný vodič) 1,5 ÷ 25 mm2
Rozsah upnutí svorky (slaněný vodič) 1,5 ÷ 16 mm2
Utahovací moment 3
Způsob montáže Na lištu DIN 35 mm
Modulární šířka 4
Pracovní poloha Libovolná
Prostředí umístění výrobku Vnitřní
Místní signalizace Optická
Význam místní signalizace OK – čirý terč
PORUCHA – červený terč
Dálková signalizace Ne
Výměnné provedení Ano
Katalogové číslo výměnného modulu 16 086
Životnost > 100 000 h
